　　主軸編碼器采用與主軸同步的光電脈沖發生器，通過中間軸上的齒輪1:1地同步傳動。榮德光學為大家介紹主軸編碼器是如何實現工作原理的？

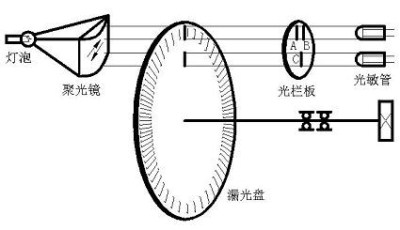

　　如下圖，在漏光盤上，沿圓周刻有兩圈條紋，外圈為圓周等分線條，例如：1024條，作為發送脈沖用，內圈僅1條。在光欄上，刻有透光條紋A、B、C，A與B之間的間隔應確保當條紋A與漏光盤上任一條紋重合時，條紋B應與漏光盤上另一條紋的重合度錯位1/4周期。在光欄的每一條紋的后邊均安頓光敏三極管一只，構成一條輸出通道。

　　光源發光→經過聚光鏡聚光后變成平行光線→漏光盤與主軸同步旋轉→漏光盤上的條紋與光欄上的條紋呈現重合和錯位→光敏接納信號并經過計數設備計數→反映主軸轉速。

　　源宣布的散射光線經過聚光鏡聚光后變成平行光線，當漏光盤與主軸同步旋轉時，由于漏光盤上的條紋與光欄上的條紋呈現重合和錯位，使光敏管遭到光線亮、暗的改變，導致光敏管內電流巨細發生改變，改變的信號電流經整流擴大電路輸出矩形脈沖。由于條紋A與漏光盤條紋重合時，條紋B與另一條紋錯位1/4周期，因而A、B兩通道輸出的波形相位也相差1/4周期。

　　主軸編碼器中漏光盤內圈的一條刻線與光欄上條紋C重合時輸出的脈沖為同步（起步，又稱零位）脈沖。使用同步脈沖，數控車床可完成加工操控，也可作為主軸準停設備的準停信號。數控車床車螺紋時，使用同步脈沖作為車刀進刀點和退刀點的操控信號，以確保車削螺紋不會(huì )亂扣。

　　主軸編碼器的裝置

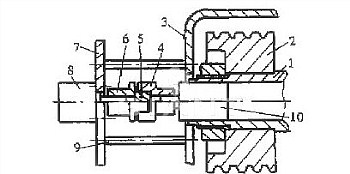

　　由于原車床沒有裝置主軸編碼器，為尋覓裝置主軸編碼器(電子手輪)的方位，對該車床主軸布局剖析發現，只要主軸后端才干裝置編碼器。由此有兩種裝置辦法：一種是將大齒輪固定在皮帶輪上，小齒輪與編碼器固定在一起，裝置在支座上。另一種辦法是將編碼器經過聯軸器直接與主軸后端相聯接，編碼器支架裝置在主軸后端防護蓋上。

　　而第二種辦法相對來說比較好。為確保編碼器的裝置可靠性、穩定性和裝置精度，在主軸后端防護蓋3與主軸之間用螺栓聯接固定在一起，并選用兩個定位銷確保重復裝置的進展。
